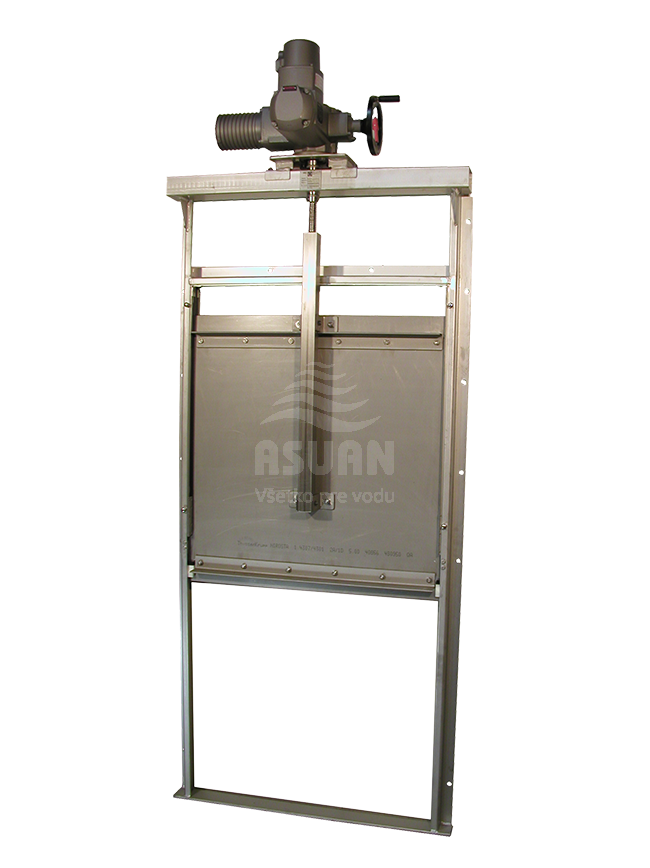

CP3 Vretenové šupatko s padacou doskou

Regulácia vodnej hladiny v kanáloch

Šoupátková deska CP3 Vřetenového šoupátka s padací deskou se otvírá shora dolů, aby byla umožněna jednoduchá regulace vodní hladiny v kanálech a vodních nádržích. Předpjaté těsnění dává CP3 Vřetenovému šoupátku s padací deskou vynikající těsnící kvality jak při tlaku po směru tak i příp. proti směru těsnění.

Technická data

• Velikost: 200 x 200 mm až 1600 x 1600 mm
• K připevnění hmoždinkami  na hladké, rovné betonové zdi

Těsnící parametry

• Třída těsnosti B, maximálně 1 % přípustné ztráty netěsností podle DIN 19569 část 4 při tlaku na přední  nebo zadní stranu šoupátkové desky.
• Konstantní dobrá těsnost nezávisle na tlaku vody.
• Konstrukce rámu znemožňuje nesprávné stlačení těsnění

Montážní výhody

• Kompaktní konstrukce, stavítko se dodává jako k použití připravená armatura
• Rychlá a jednoduchá montáž jen s několika hmoždinkami.
• Žádné dodatečné  nastavovací práce na stavítku, CP3 se ze závodu dodává už se zadním těsněním ke zdi.

Provozní výhody

• Samočistící vřetenová matice
• Bezúdržbové

Odolnost proti korozi

Maximální ochrana proti korozi

Oblasti použití

Pro regulaci vodní hladiny v:

• Komunálních čistírnách odpadních vod
• Dešťové zadržovací nádrže
• Zavlažovací systémy

Varianty

• Obdélníkové velikosti k dispozici (ve 100 mm krocích).
• K připevnění hmoždinkami na přední stranu kanálu.

Materiály

• Rám: ušlechtilá ocel 1.4301 nebo 1.4571
• Šoupátková deska: ušlechtilá ocel 1.4301 nebo 1.4571
• Těsnění: EPDM, vodě odolné nebo NBR
• Vřeteno: ušlechtilá ocel 1.4301 nebo 1.4571
• Vřetenová matice: GC-CuSn 12, mořské vodě odolný bronz
• Kotvící materiál: ušlechtilá ocel 1.4571

 Jiné materiály na poptávku
