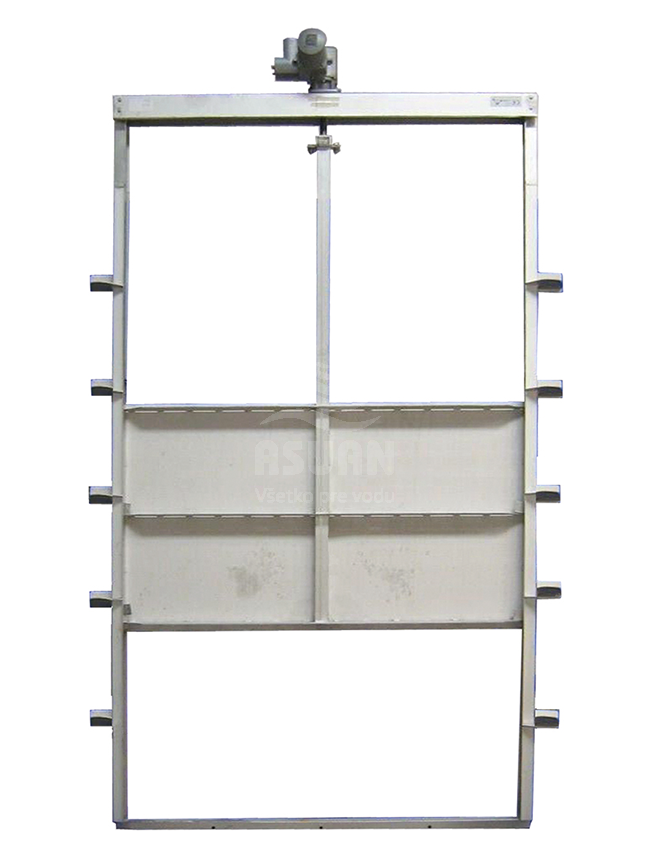

XL3-LT Žlabové stavítko s padací deskou

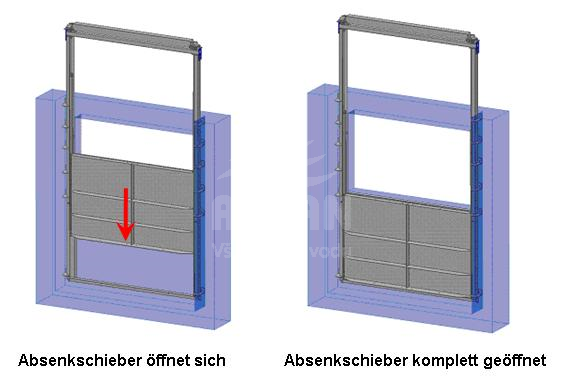

Šoupátko s padací deskou - princip

Šoupátko s padací deskou se otvírá tak, že šoupátková deska sjíždí dolů. Médium proudí při otevírání a v otevřeném stavu nad šoupátkovou deskou.

Šoupátka s padací deskou se používají při aplikacích, v nichž je důležité seřídit úroveň média na určitý stupeň.

Technická data

• Třístranně těsnící armatura ve velikostech až do 4000 x 4000 mm.

• Pro pravoúhlé otvory k připevnění hmoždinkami na stěnu

Parametry těsnění

• Velmi dobrá kvalita těsnění pomocí těsnění ve vlastním šoupátkovém rámu
• Z ušlechtilé oceli: perfektní, hladká povrchová plocha.
• Konstantní dobrá těsnost, nezávisle na tlaku vody.
• Standardní tlak  přiměřeně výšce šoupátkového listu.
• Těsnění je možné kdykoliv vyměnit vytažením šoupátkové desky.
• Odpadní vodě odolný těsnící materiál

Montážní výhody

• Všechna těsnění už jsou namontována.
• Rychlá a jednoduchá montáž jen několika hmoždinkami.
• Žádné dodatečné práce s nastavováním šoupátka nejsou nutné.
• Žádné dodatečné práce s nastavováním šoupátka, klín se nemusí dodatečně seřizovat.

Výhody pro uživatele

• Nevyžadující údržbu
• Samočistící vřetenová matice.
• Trvalá provozní bezpečnost.
• Vysoká provozní jistota na základě vynikající těsnosti.

Odolnost proti korozi

• Maximální ochrana proti korozi použitím  ušlechtilé oceli se závěrečným mořením v lázni a pasivováním ve vlastní mořicí lince

Oblasti použití

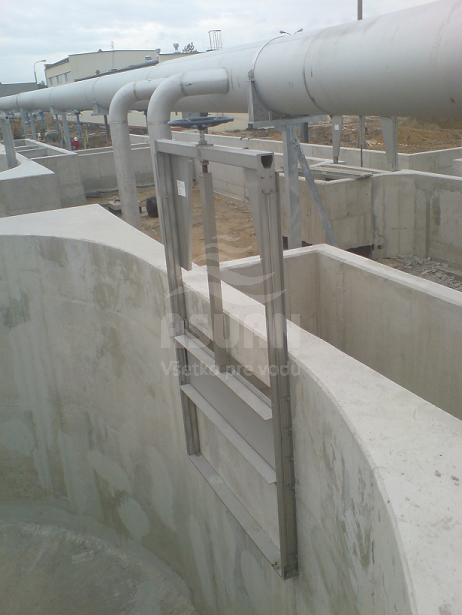

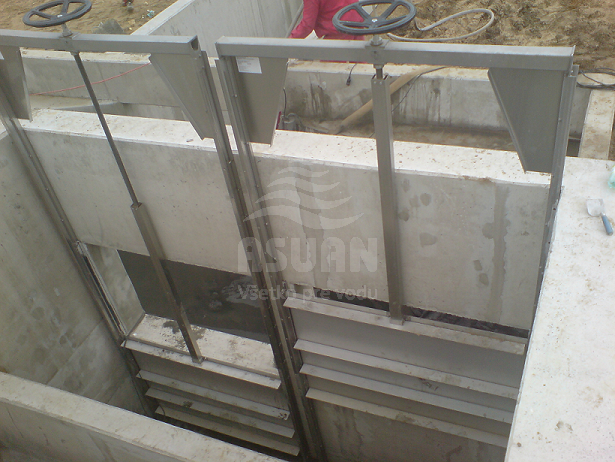

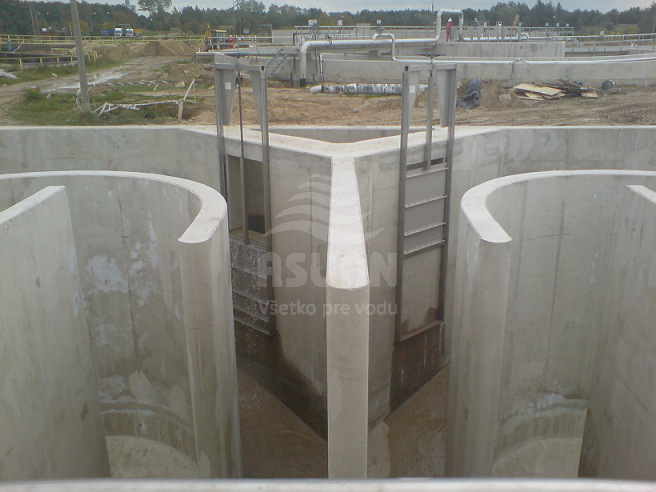

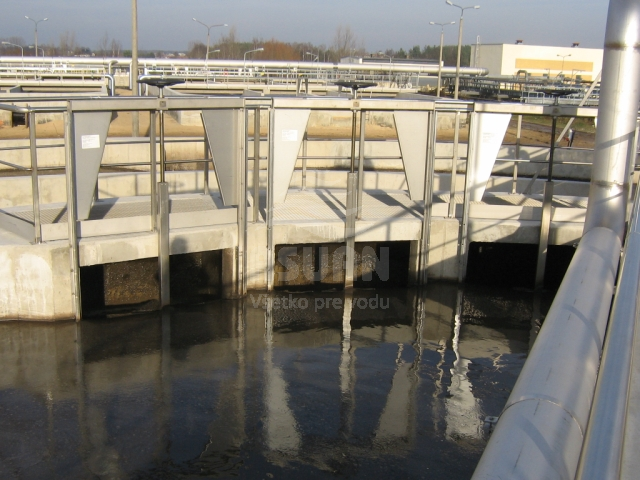

• Komunální a průmyslové čistírny odpadních vod
• Dešťové zadržovací nádrže
• Protipovodňová ochrana
• Elektrárne
• Pro nejvyšší nároky životního prostředí

Materiály

• Rám: ušlechtilá ocel 1.4301 nebo 1.4571
• Šoupátková deska: ušlechtilá ocel 1.4301 nebo 1.4571
• Těsnění: EPDM, vodě odolné nebo NBR
• Vřeteno: ušlechtilá ocel 1.4301 nebo 1.4571
• Vřetenová matice: GC-CuSn 12, mořské vodě odolný bronz
• Kotvící materiál: ušlechtilá ocel 1.4571

 Jiné materiály na poptávku
