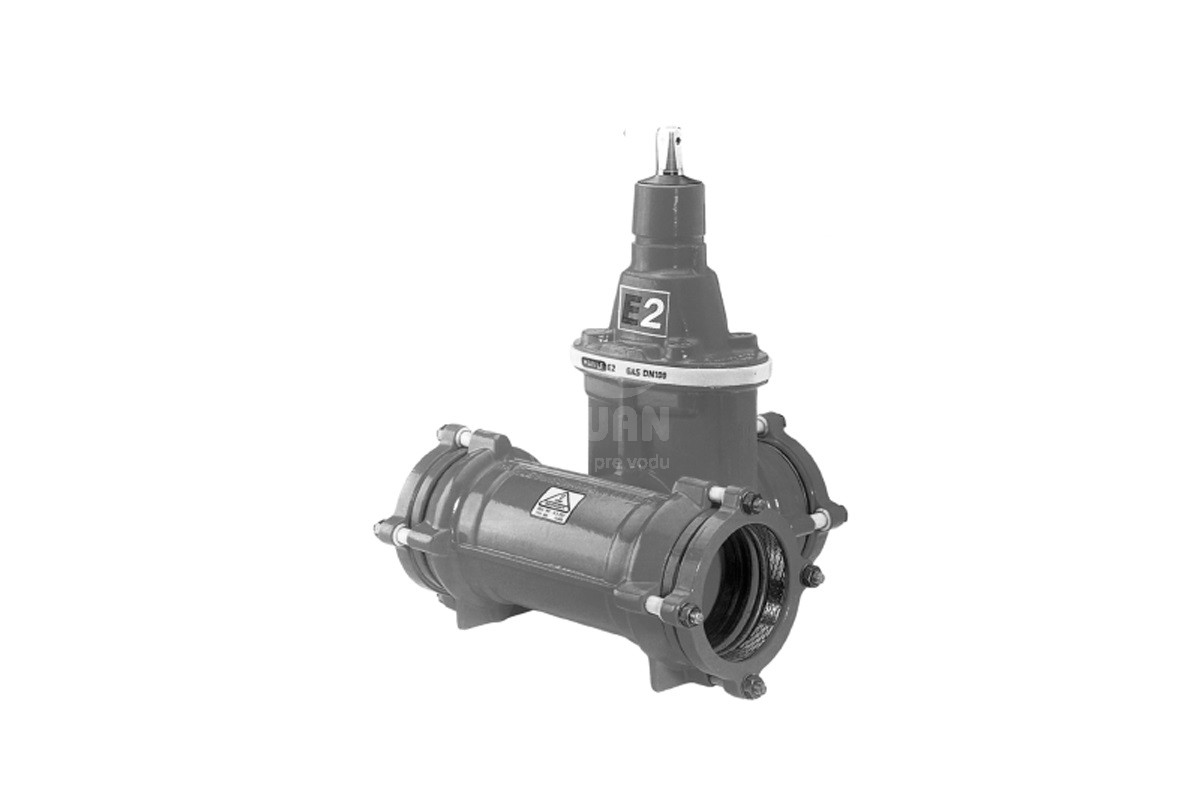

Ilustračný obrázok

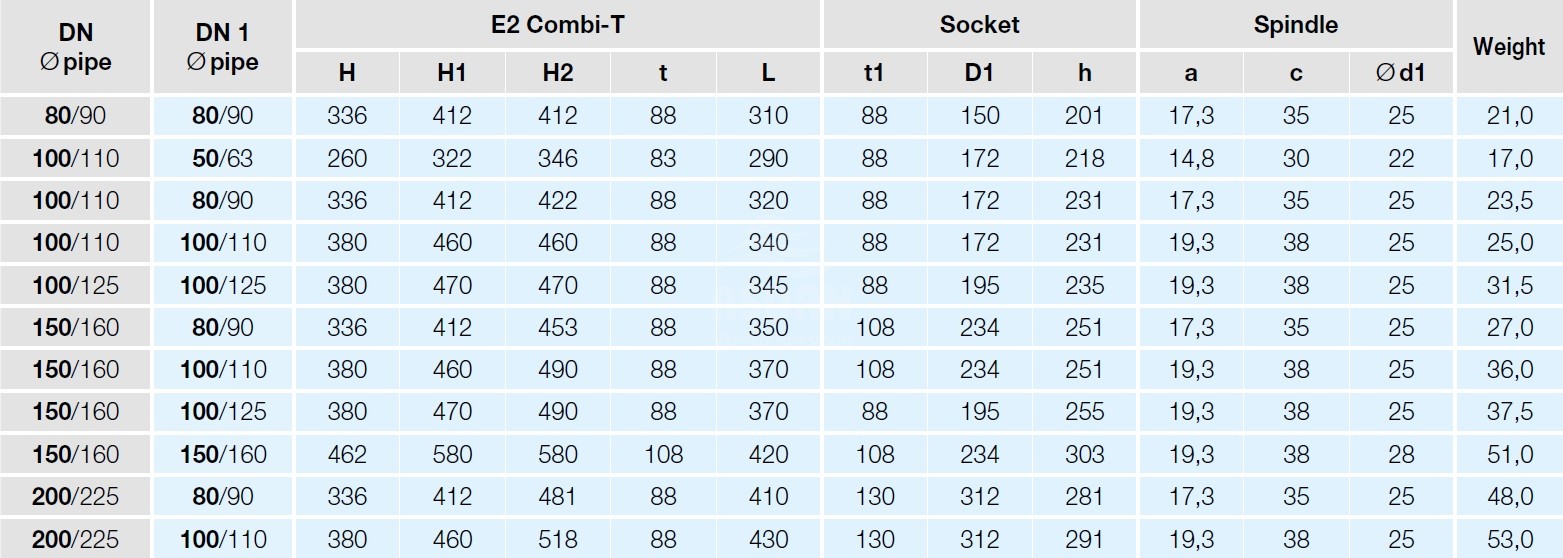

Tabuľka rozmerov
* pre získanie presných cien prosím vložte produkt do košíka a odošlite prostredníctvom neho žiadosť o cenovú ponuku.
Špecifikácia produktu
| Dodávateľ: | HAWLE |
| Kategória: | Systém 2000 |
| Rozmery: | viď tabuľka |
Popis

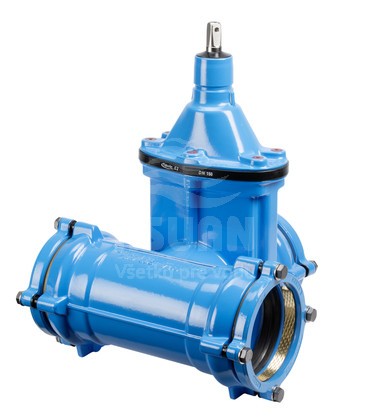

Hrdlový T-kus s integrovaným E2-posúvačom pre potrubia z PE a PVC (DIN 8074, 8061/8062) - dokonale istené proti ťahu
- PREVEDENIE: S2000
- jedna zemná súprava pre viac dimenzií
- s ohľadom na zaťaženie optimalizované vedenie klina z oteru vzdorného plastu zaručuje minimálne opotrebenie a minimálne uzatváracie momenty, (posúvač je svojou novou konštrukciou predurčený k častému používaniu pri veľkom rozdiele tlaku v PN 16)
- 100% spôsobilé pre servopohony
- veľkorysé predimenzovanie dĺžky závitu v matici klina požadované EN 1171 (návrh) dovoľuje vysoké zaťaženie krútiacim momentom
- O-krúžok zo všetkých strán uložený v nehrdzavejúcom materiáli (podľa DIN 3574-T1)
- vymeniteľné O-krúžky do DN 200 pod tlakom (podľa DIN 7259) do DN 250 v beztlakovom stave
VARIANTY :
| Objednávacie číslo | Varianta | Dimenzia | Hmotnosť NETTO | Jednotka |
|---|---|---|---|---|
| 434309009016 | Posúvač E2 COMBI T S2000 | 90/90 | 21 kg | ks |
| 434311006316 | Posúvač E2 COMBI T S2000 | 110/63 | 17 kg | ks |
| 434311009016 | Posúvač E2 COMBI T S2000 | 110/90 | 23,5 kg | ks |
| 434311011016 | Posúvač E2 COMBI T S2000 | 110/110 | 28 kg | ks |
| 434316009016 | Posúvač E2 COMBI T S2000 | 160/90 | 31 kg | ks |
| 434316011016 | Posúvač E2 COMBI T S2000 | 160/110 | 35 kg | ks |
| 434316016016 | Posúvač E2 COMBI T S2000 | 160/160 | 51 kg | ks |
| 434322509016 | Posúvač E2 COMBI T S2000 | 225/90 | 48 kg | ks |
| 434322511016 | Posúvač E2 COMBI T S2000 | 225/110 | 52 kg | ks |
- Resilient seated gate valve combined with flange T-piece
- Space saving installation through short design as well as savings in material, work, transport and storage costs
- The compact design enables the valve chamber to be made from sectional concrete giving typical savings of 25 % in chamber construction costs
- Flanges sized in accordance with EN 1092-2, drilled according to EN 1092-2 | PN 10 standard; EN 1092-2 | PN 16 DN 200 please specify on order - other standards on request
- Suitable for cleaning with a cleaning pig
- One extension spindle for several dimensions
- Suitable for operation by automatic actuators
- 100 % suitable for operation by automatic actuator
- Easy retrofitting of position indicator and automatic actuators on the standard bonnet
- Duplex stainless steel spindle
- Optimally placed wedge guide of wear resistant plastic guarantees lowest wear and tear and lowest closing torques, suitable for frequent operations at a differential pressure up to 16 bar
- Generous dimensioning of the thread length in the wedge nut allows high torques
- O-rings embedded in non-corrosive material (according to DIN 3547-T1)
- Replaceable O-rings under pressure
Standard Version: without handwheel and extension spindle
Special versions: on request
